1. Zadanie:
1. Preveďte kontrolu daného magnetoelektrikého ampérmetra na určenom rozsahu pomocou laboratórneho ampérmetra porovnávacou metódou.
2. Vypočítajte korekciu (opravu) a zostrojte korekčnú krivku.
3. Vypočítajte hodnoty medzí dovolených chýb a skontrolujte, či prístroj vyhovuje danej triede presnosti.

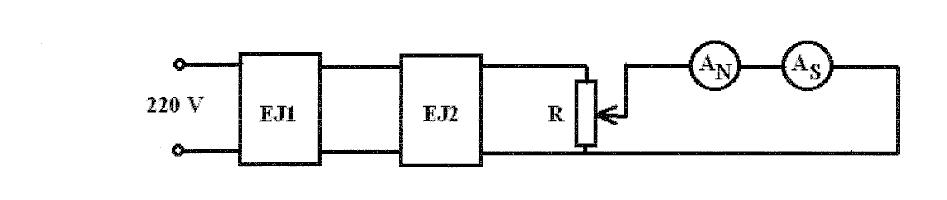

2. Schéma zapojenia:
3. Tabuľka:
| Č.M. | Meranie hore | Meranie dole | kv(mA) | ||||||||
| αn(d) | αs(d) | In(mA) | Is(mA) | kh(mA) | αn(d) | αs(d) | In(mA) | Is(mA) | kd(mA) | ||
4. Výpočty:
Nameraná hodnota: In=αn*kn resp. Is=αs*ks kde ks,kn sú konštanty prístrojov (mA/d), αs a αn sú výchylky v dielikoch
Korekcia: k=Is-In (mA)
Výsledná korekcia: kv=1/2*(kh+kd) (mA)
Medze dovolených chýb:
5. Grafy:

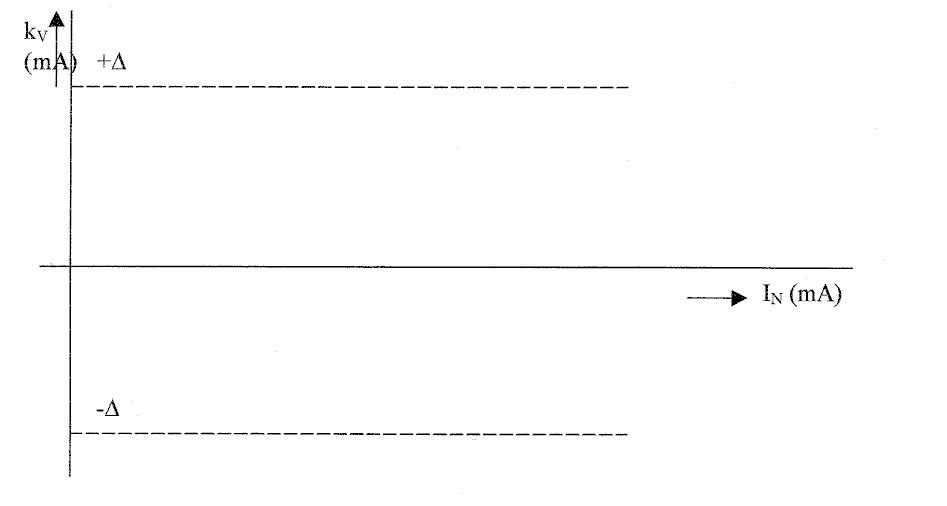

Korekčná krivka: kv= f (In)
