1. Zadanie:
1. Preštudujte základné pojmy a otázky merania elektrickej energie, zapojenie jednofázových elektromerov.
2. Preveďte kontrolu jednofázového elektromera podľa otáčok kotúča laboratórny wattmetrom pri rôznych zaťaženiach (použite všetky kombinácie žiaroviek 100W, 200W, 500W).
3. Z nameraných hodnôt vypočítajte relatívnu chybu elektromera.
4. Zostavte odberový diagram odoberaného výkonu.
5. Vyhodnoťte meranie.

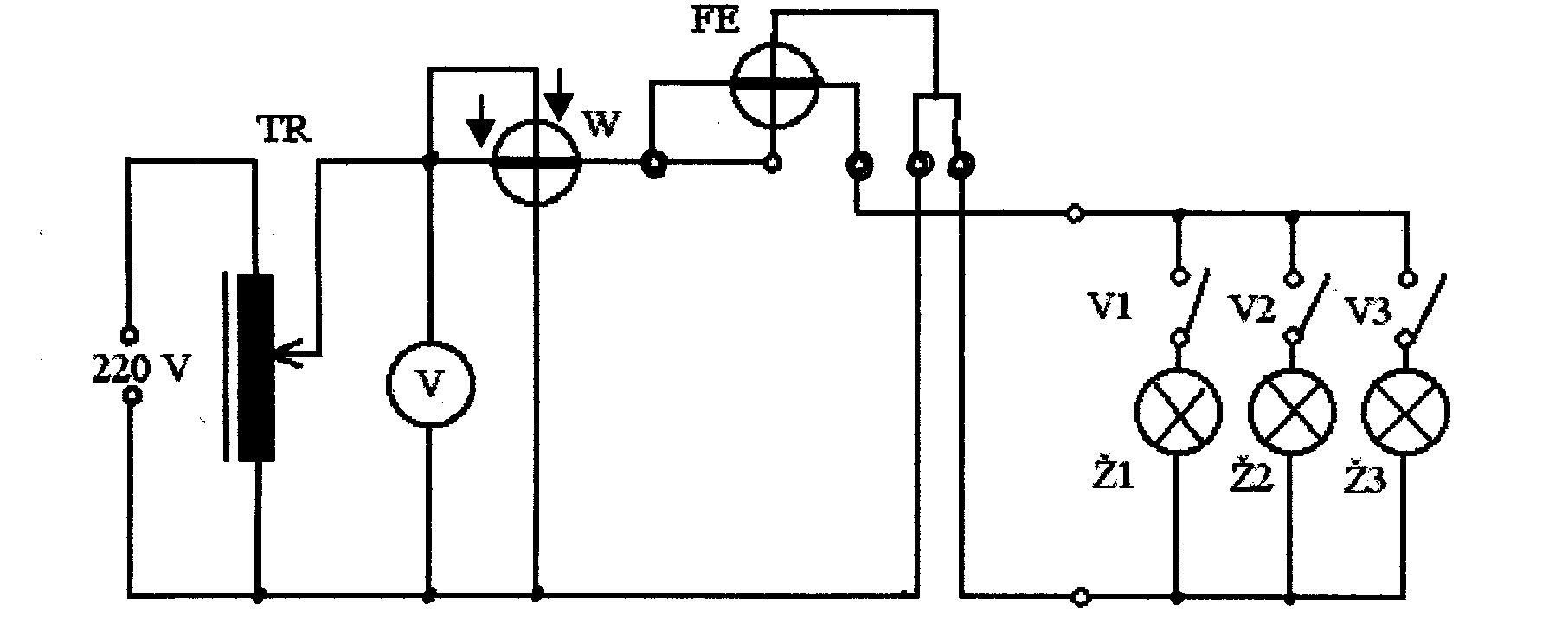

2. Schéma zapojenia:
3. Tabuľka:
| Č.m. | Záťaž (W) | P (W) | t (s) | n (ot) | AN(kWh) | AS(kWh) | δA (%) |
4. Výpočty:
Počet otáčok za hodinu: nh=3600n/t
Práca meraná elektromerom: AN=nh/KE
Skutočná práca: P=W*T T=1h
Relatívna chyba elektromera: A%=(An-As)*100/As(%)
5. Grafy:

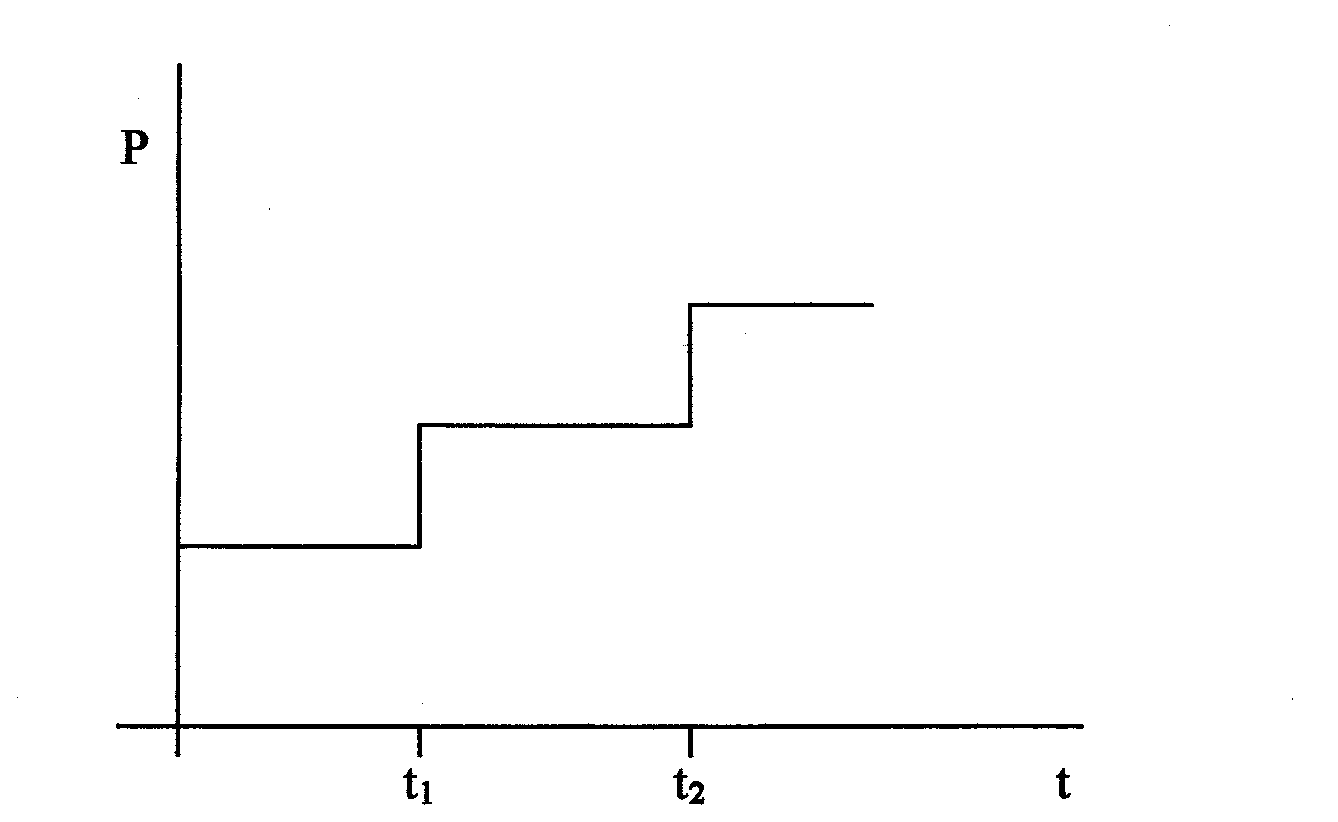

Odberový diagram
6. Poznámky:
1. Vo vyhodnutení posúďte použitú meraciu metódu, jej výhody a nevýhody. Analyzujte výsledky.
2. V rámci domácej prípravy si preštudujte: meranie elektrickej energie, princíp jednofázových elektromerov, overovanie elektromerov podľa otáčok kotúča.
3. Doporučená literatúra: M. Fiala a kol. Elektrotechnické meranie I - kap. 14.1,3.7
