1. Zadanie:
1. Preveďte kontrolu stupnice RC generátora BK 124 metódou Lissajusových obrazcov pomocou čítača BM 641. Skontrolujte 10 bodov stupnice generátora na určenom rozsahu.
2. LO nastavujte pre pomery fx:fn 1:1,1:2,2:1,3:2,1:4,4:1

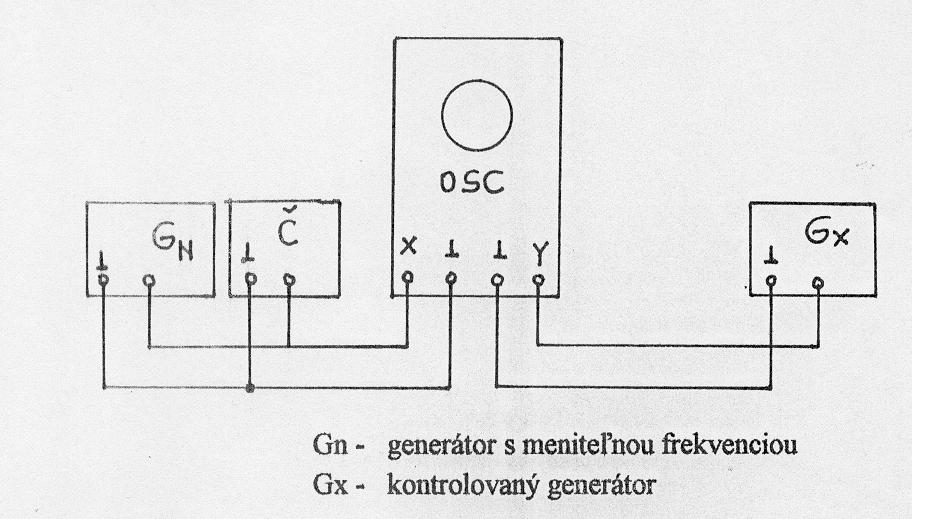

2. Schéma zapojenia:
3. Tabuľka:
| Č.m. | fx (Hz) | x | y | fn(Hz) | fx:fn |
| 1 | |||||
4. Výpočet:
Medzi frekvenciou napätia pripojeného na vertikálny vstup (fx) a frekvenciou napätia pripojeného na horizontálny vstup (fn) platí:

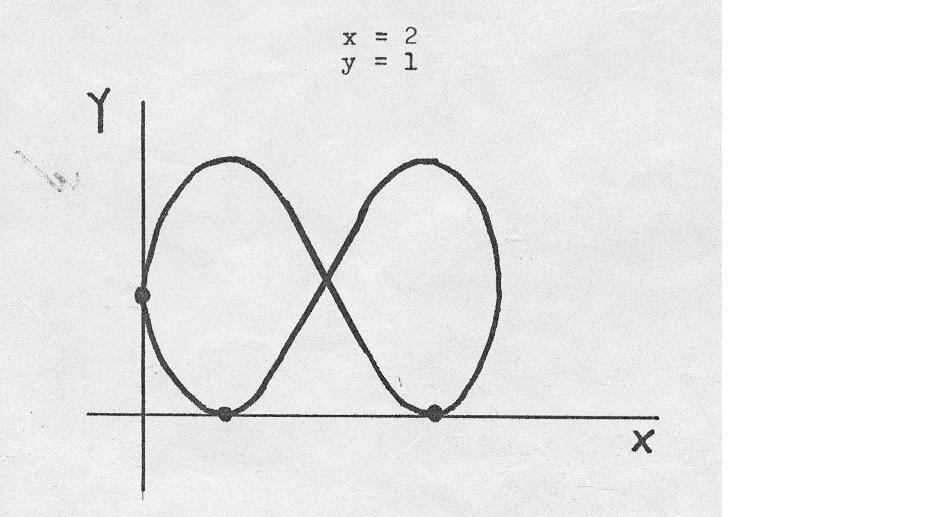

Príklad L.O.
5. Poznámky
a, V rámci prípravy na laboratórne cvičenie si preštudujte princíp činnosti elektronického osciloskopu
b, Literatúra: Osciloskop BM 370 (návod k obsluhe)
