1. Zadanie:
1. Preveďte kontrolu daného elektrodynamického wattmetra na určenom napäťovom a prúdovom rozsahu pomocou laboratórneho voltmetra a ampérmetra porovnávacou metódou.
2. Vypočítajte korekciu (opravu) a zostrojte korekčnú krivku.
3. Vypočítajte hodnoty medzí dovolených chýb a skontrolujte, či prístroj vyhovuje danej triede presnosti.

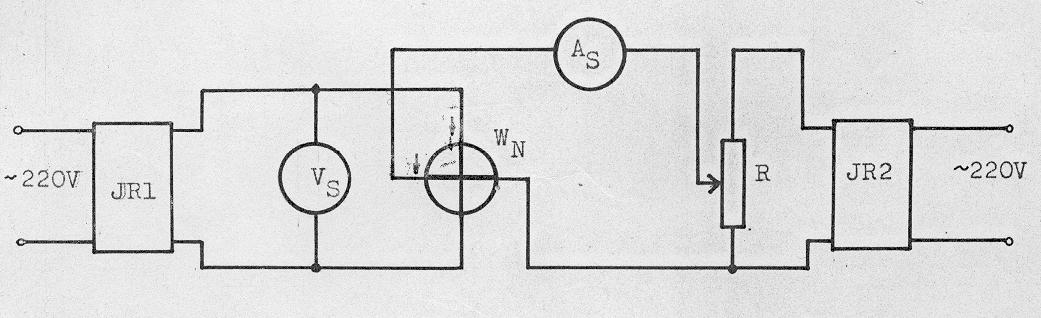

2. Schéma zapojenia:
3. Tabuľka:
| Č.m. | αUs(d) | αIs(d) | Us(V) | Is(A) | Ps(W) | αn(d) | Pn(W) | kv(W) |
4. Výpočty:
Výkon zistený ampér- a voltmetrom: Ps=Us*Is (W)
Výkon meraný Watmetrom: Pn=Kw*αn (W)
kde konštanta wattmetra Kw=(MU*MI)/αmax (W/d)
Mu- napäťový rozsah wattmetra
Mi- prúdový rozsah wattmetra
Medze dovolených chýb:

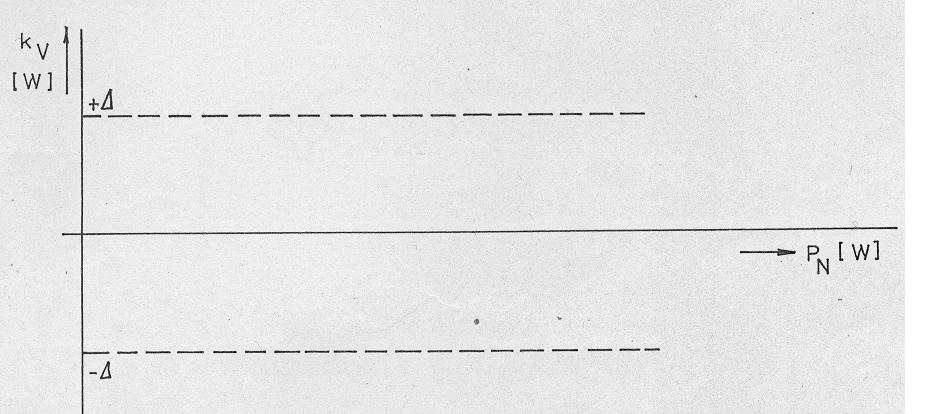

5. Grafy:
Korekčná krivka kv=f(Pn)
6. Poznámky:
1. Vo vyhodnotení posúďte použitú meraciu metódu, vplyv meracích prístrojov na výsledky meraní, presnosť daného prístroja.
2. V rámci domácej prípravy si preštudujte základné pojmy (konštanta, meraná hodnota, merací rozsah, trieda presnosti,atď.),
podstatu porovnávacej metódy, chyby merania, ich overovanie a opravy.
3. Doporučená literatúra: M. Fiala a kol. Elektrotechnické merania I - kapitola 1,2,3.
